ウェーブメッシュ 門扉

ウェーブメッシュ 門扉 画像

ウェーブメッシュ 門扉

ウェーブメッシュ フェンスと同じメッシュを使用した門扉です。シンプルなシルエットはどんな外構や建築のデザインともマッチします。埋設した既成の独立基礎ブロックに支柱を立て、簡単な金具でメッシュを留める構造で、現場での施工も簡単です。

※目合いは100×100と50×100の2タイプがあります。

特徴と事例

シンプルな門扉

ウェーブメッシュ フェンスと同じメッシュを使用したシンプルな形状の門扉です。
ウェーブメッシュ フェンスと組み合わせると主張せずに全体に溶け込んだフェンススケープを形成します。
(特注でシリンダー錠を取り付けることも可能です。写真は特注対応で、テラス側からのみ開錠ができるシリンダー錠を取り付けています)
注)標準仕様は標準図をご参照ください。

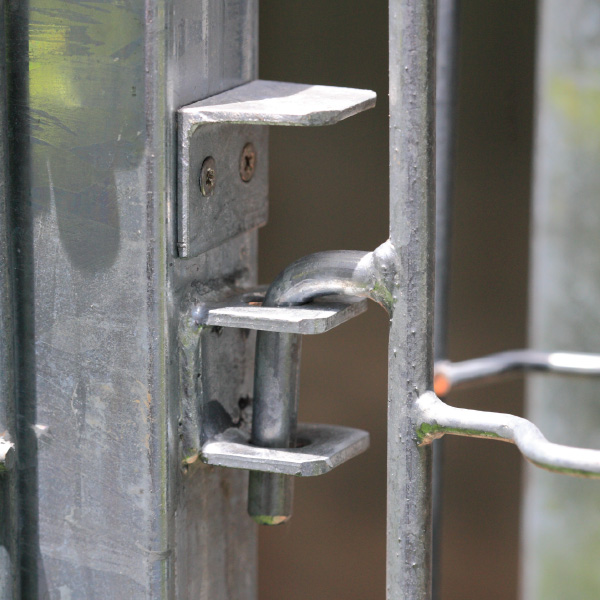

金物のディテール

蝶番にあたる金物は丸棒を加工したものを、支柱に溶接されたプレートに引っ掛けるように取り付けます。

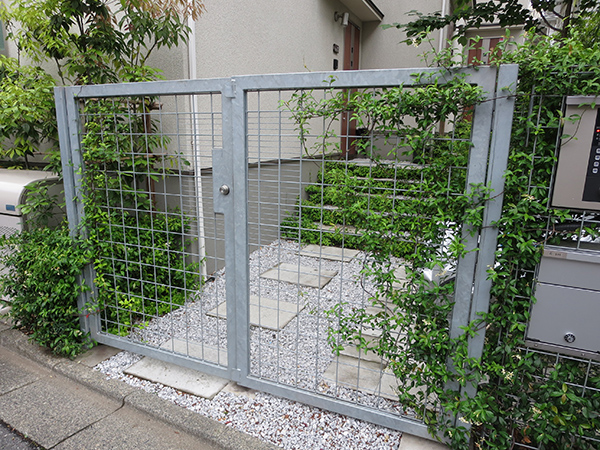

両開き門扉

注)標準の目合いは100x100です。
写真のように足がかりを避けるなど、目合いの変更も可能です。

※写真は参考事例です。仕様を変更している場合がありますので、最新の仕様は図面でご確認ください。

特注対応でできること

  • 門扉のサイズを標準寸法以外の寸法に変更すること。
  • 大型の門扉も胴縁を回すなどして製作できます。

    参考写真
  • シリンダー錠にすること。
  • 扉に厚みをもたせること。

    施工時

    3年後
  • その他、こんなものがあれば!というご要望がありましたら、ゴバイミドリにご相談ください。
    費用については別途お見積りいたします。

商品詳細

ウェーブメッシュ 門扉

サイズと価格

地上からの高さ支柱の芯々寸法価格(税抜)
H=950W=690(片開き)105,900円
W=890(片開き)109,200円
W=1730(両開き)201,100円
H=1250W=690(片開き)119,100円
W=890(片開き)123,200円
W=1730(両開き)224,400円
H=1550W=700(片開き)146,800円
W=900(片開き)152,000円
W=1740(両開き)256,300円
H=1850W=700(片開き)156,500円
W=900(片開き)161,900円
W=1740(両開き)270,500円

※支柱込み ※運賃、施工費用、独立基礎別途
規格外のサイズやシリンダー錠仕様については、お問い合わせください。

※仕様の詳細は製品のサイズによって異なります。商品図面を参照ください。
支柱の断面サイズが異なるため、H=950、1250の製品と、H=1550、1850の製品ではWの寸法が異なります。ご注意ください。

※納 期:3週間

※独立基礎ブロックはゴバイミドリで手配することも可能です。お問い合わせください。

ダウンロード

右側の各ボタンをクリックするとダウンロードを開始します。

サイズリスト(PDF)
PDF
商品説明(PDF)
PDF
商品図面(PDF)
PDF
商品図面(DXF)
DXF
